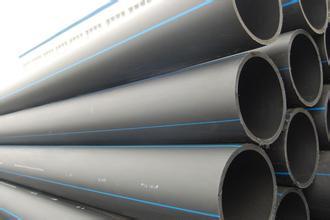

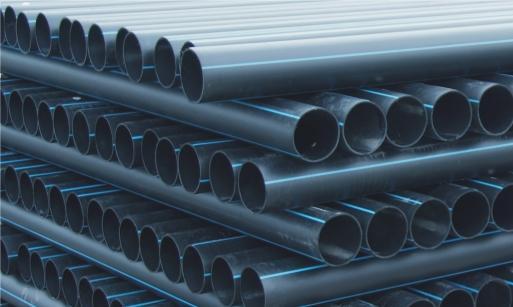

PE管道越來越受人們歡迎，然而管道知識人們了解的少之又少，今天陜西PE管小編為大家分享管道知識：管徑Dn、De、D、d、Φ 的含義和區別

DN是指管道的公稱直徑

注意：這既不是外徑也不是內徑；應該與管道工程發展初期與英制單位有關；通常用來描述鍍鋅鋼管，它與英制單位的對應關系如下：

4分管：4/8英寸：DN15；

6分管：6/8英寸：DN20；

1寸管：1英寸：DN25；

寸二管：1又1/4英寸：DN32；

寸半管：1又1/2英寸：DN40；

兩寸管：2英寸：DN50；

三寸管：3英寸：DN80（很多地方也標為DN75）；

四寸管：4英寸：DN100；

De主要是指管道外徑

一般采用De標注的，均需要標注成外徑X壁厚的形式；

主要用于描述：無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例，用DN、De兩種標注方法如下：

DN20 De25×2.5mm

DN25 De32×3mm

DN32 De40×4mm

DN40 De50×4mm

等等……我們習慣于使用DN來標注焊接鋼管，在不涉及到壁厚的情況下很少使用De來標注管道； 但是標注塑料管就又是另外一回事了；還是跟行業習慣有關，實際施工過程中我們簡略稱呼的20、25、32等管道均是指De，而不是指DN，這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

兩種管道材料的連接方式不外乎：絲扣連接及法蘭連接。其他連接方式就用得很少了。

鍍鋅鋼管、PPR管均能采用以上兩種連接，只是小于50的管道用絲扣較方便，大于50的用法蘭比較可靠。

注意：如果是兩種不同材質的金屬管道相連，要考慮是否會產生原電池反應，否則會加速活躍金屬材料管道的腐蝕速度，較好要用法蘭連接，并用橡膠墊片類的絕緣材質將兩種金屬分隔開，包括螺栓都要用墊片分隔，避免接觸。

De、DN、d、ф的各自表示范圍！

De-- PPR、PE管、聚丙烯管 外徑

DN-- 聚乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

d -- 混凝土管公稱直徑

ф-- 無縫鋼管公稱直徑，其規格為,如ф100:108 × 4

DN15-ф22mm，DN20-ф27mm ，

DN25-ф34mm，DN32-ф42mm，

DN40-ф48mm，DN50-ф60mm ，

DN65-ф76(73)mm，DN80-ф89mm ，

DN100-ф114mm，DN125-ф140mm ，

DN150-ф168mm，DN200-ф219mm ，

DN250-ф273mm，DN300-ф324mm ，

DN350-ф360mm，DN400-ф406mm ，

DN450-ф457mm，DN500-ф508mm，

DN600-ф610mm， DN15-ф18mm，

DN20-ф25mm ，DN25-ф32mm，

DN32-ф38mm ，DN40-ф45mm，

DN50-ф57mm ，DN65-ф73mm，

DN80-ф89mm，DN100-ф108mm，

DN125-ф133mm ，DN150-ф159mm，

DN200-ф219mm ，DN250-ф273mm，

DN300-ф325mm，DN350-ф377mm，DN400-ф426mm ，DN450-ф480mm，DN500-ф530mm ，DN600-ф630mm。

以上就是小編為大家分享的內容，希望對大家有所幫助！更多PE管知識請關注西鼎塑業網站：gcxs.net.cn
